談一談關于凈化塔的結構組成







凈化塔是指流體阻力小，適用于氣體處理量***而液體量小的過程。液體沿填料外表自上向下活動，氣體與液體成逆流或并流，視具體反響而定。凈化塔內存液量較小。無論氣相或液相，其在塔內的活動型式均接近于活塞流。若反響過程中有固相生成，不宜采用凈化塔凈化塔以填料作為氣、液觸摸和傳質的基本構件，液體在填料外表呈膜狀自上而下活動，氣體呈接連相自下而上與液體作遞向活動，并進行氣、液兩相間的傳質和傳熱。兩相的組分濃度和溫度沿塔接連改變。凈化塔屬于微分觸摸型的氣、液傳質設備。



凈化塔是以塔內的填料作為氣液兩相間觸摸構件的傳質設備。

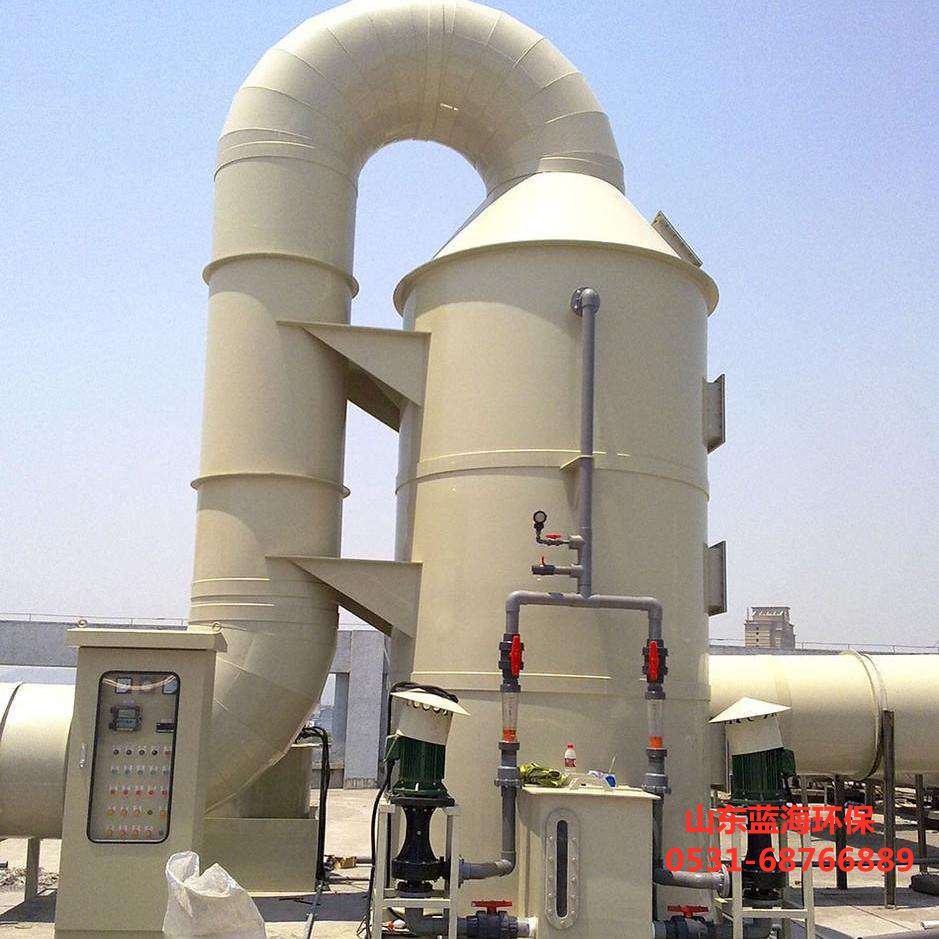

凈化塔的塔身是一直立式圓筒，底部裝有填料支承板，填料以亂堆或整砌的方法放置在支承板上，填料的上方安裝填料壓板，以防被上升氣流吹動。液體從塔***經液體散布器噴淋到填料上，并沿填料外表流下。氣體從塔底送入，經氣體散布設備（小直徑塔一般不設氣體散布設備）散布后，與液體呈逆流接連經過填料層的空地，在填料外表上，氣液兩相密切觸摸進行傳質。凈化塔屬于接連觸摸式氣液傳質設備，兩相組成沿塔接連改變，在正常操作狀態下，氣相為接連相，液相為分散相。



當液體沿凈化塔層向下活動時，有逐步向塔壁集中的趨勢，使得塔壁附近的液流量逐步增***，這種現象稱為壁流。壁流效應造成氣液兩相在填料層中散布不均，從而使傳質功率下降。因而，當填料層較時，需求進行分，中心設置再散布設備。液體再散布設備包含液體搜集器和液體再散布器兩部分，上層填料流下的液體經液體搜集器搜集后，送到液體再散布器，經從頭散布后噴淋到基層填料上。凈化塔具有生產能力***，別離功率，壓降小，持液量小，操作彈性***等點。凈化塔也有一些不足之處，如填料造價；當液體負荷較小時不能有效地潤濕填料外表，使傳質功率降；不能直接用于有懸浮物或簡單聚合的物料；對側線進料和出料等復雜精餾不太適合等。
