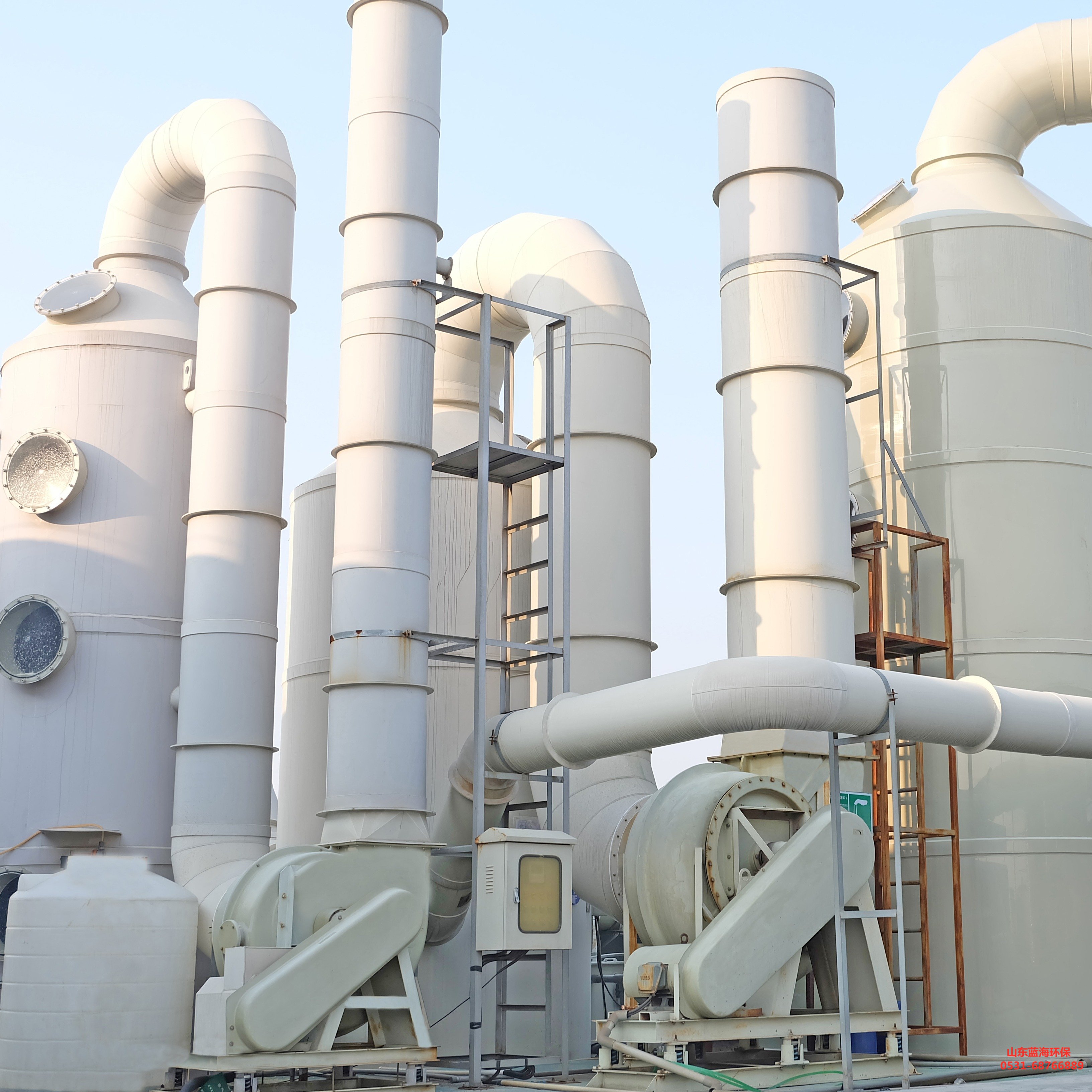

廢氣凈化塔結構組成說明
廢氣凈化塔的結構主要由塔體、填料層、液體分布器、再分布裝置等組成。其具體結構***點如下：
1. 塔體：它是廢氣凈化塔的主體結構，通常由耐腐蝕材料制成，如PP（聚丙烯）或FRP（玻璃纖維增強塑料），用于容納填料和分布廢氣與吸收液。
2. 填料層：填料層是廢氣凈化塔的核心部分，它提供了氣液兩相間接觸的場所。填料可以是亂堆方式放置的，也可以是規整排列的，目的是增加氣液接觸面積，提高傳質效率。
3. 液體分布器：液體分布器位于塔***，負責將吸收液均勻分布到填料上，確保液體能夠均勻流過填料層，與上升的氣體充分接觸。
4. 再分布裝置：為了解決壁流效應和提高傳質效率，填料層可能會分為兩段，中間設置再分布裝置，以確保液體在下層填料上重新均勻分布。
5. 支承板和壓板：填料底部裝有支承板以支撐填料重量，上方則安裝壓板防止填料被氣流吹動。
6. 氣液接觸方式：廢氣凈化塔內氣液兩相的流動方式可以是逆流也可以是并流，通常采用逆流操作，這樣可以使氣體與液體有足夠的接觸時間和面積，從而提高吸收效率。
綜上所述，廢氣凈化塔的結構設計旨在實現高效的氣液接觸，以便于通過物理、化學或生物方法將廢氣中的有害物質轉化為無害物質，從而達到凈化廢氣的目的。
